I/O-Module über CAN-Bus steuern

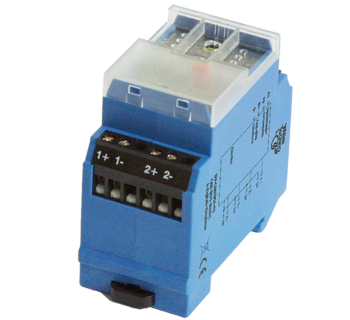

CAN-Modul mit 4 digitalen Eingängen, die als Kontakt- oder Spannungseingänge betrieben werden können. Geeignet zur Erfassung von Schalterzuständen, z. B. bei elektrischen Endlagenschaltern an Lüftungsklappen oder Hilfskontakten bei Leistungsschützen. Die Feldbusmodule FDE 4 sind universell einsetzbare Eingangsmodule, welche über den CAN-BUS mit anderen Modulen oder einem Busmaster verbunden sind.

Ideal als Ergänzung für unsere Touchpanel Computer und als Erweiterung zu unserer Tiger DIN-Rail Reihe.

Features:

• Eingänge 4 x Digitaleingang (Kontakt- oder Spannungseingang)
• (c)CiA-Standard 2.0B passiv
• Verkabelung Zweidrahtbus mit Potentialausgleichsleitung in Bus-/Linientopologie
• Übertragungsrate 20 – 500 kBit/s (Werkseinstellung 125 kBit/s)
• Abmessungen B x H x T 35 x 70 x 65 mm
• Versorgung und Bus Anschlussklemme 1,5 mm² steckbar (Anschlussklemme und Brückenstecker als Zubehör in der Verpackung)
• Betriebsspannungsbereich 20 … 28 V AC/DC
• Stromaufnahme 63 mA (AC)/21 mA (DC)
• Betriebstemperaturbereich -5 °C … +55 °C
• Lagertemperaturbereich -20 °C … +70 °C
• Betrieb und Bustätigkeit: grüne LED
• Fehlermeldungen: rote LED
• Zustand der Eingänge: gelbe LEDs
