Integrieren Sie Bluetooth in Ihre Projekte

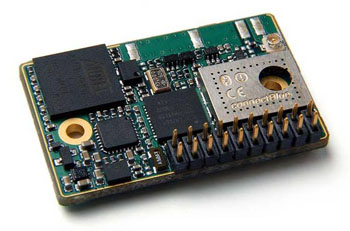

Der Long Range Industrial Bluetooth Adapter ist ein komplettes Bluetooth Modul designed für die Migration von früheren Bluetooth-Generationen. Das Modul bietet volle Unterstützung für Wireless Multipoint und Wireless Multidrop™ mit bis zu 7 Slaves.

• Long Range Modul: 17 dBm, 1000m (ext. Antenne) bzw. 800m (int. Antenne)
• Wireless Multidrop™ und Advanced Multipoint mit bis zu 7 Slaves
• RS232 und UART logic-level Support
• Designed für hohe Performance und Durchsatz

• Konfigurierbar für kurze Latenzen und Verzögerungen
• AT Command Support
• Konfiguration via Bluetooth oder seriell
• Qualifiziert als Bluetooth Produkt (Bluetooth version 2.1+EDR)
• Bleifrei und RoHS konform
• Connector für externe Antenne (nicht bei Version mit interner Antenne)
• Industrial- und Automobil-Temperaturbereich -40…+85°C
• Einzeln getestet und abgestimmt während der Produktion

Bluetooth Support:
Bluetooth Version 2.1+EDR
Wireless Multidrop mit bis zu 7 Slaves

Unterstützte Bluetooth Profile:
Generic Access Profile (GAP)
Serial Port Profile (SPP)
Dial-up networking Profile (DUN GW, DUN DT)
Class I +17 dBm, 1000m (ext. Antenne) bzw. 800m (int. Antenne)

Bluetooth Chipset und Stack:
Produkt basiert auf dem bekannten ST-Ericsson STLC2500DB (Radio), ST STM32F103RC (Mikroprozessor) und dem connectBlue Embedded Bluetooth Stack

Software:
Die gesamte Software ist in dem Modul enthalten
Lokal oder über Bluetooth konfigurierbar mittels AT Kommandos oder dem PC-Wizard

Serielle Schnittstelle:
RS232 oder UART Logic-Level
Unterstützte Baudraten: 1200 bit/s – 1,8 Mbit/s
Unterstützung für andere Baudraten
Flusskontrolle: CTS/RTS oder keine
RS422/485 Support (externer Transceiver wird benötigt)

Power Supply:
3.3 – 6.0 VDC

Stromverbrauch:
Average: 25 mA@3,3V / 19 mA@5V
Peak: 200 mA@3,3V / 150 mA@5V

Abmessungen/Größe (Typisch):
23 x 36 x 4 mm

Umgebung:
Maximale Betriebstemperatur: -40…+85°C
Lagertemperatur: -40..125°C
Feuchtigkeit RH 5-90% nicht kondensierend

Artikelnummer des Herstellers:
cB-OBS433x-02
