Embedded Multitasking Computer
in kleinen Modulen

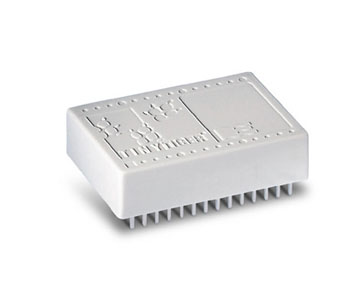

Der kleinste Computer der Tiger-Multitasking™ Familie mit vollem Multitasking Comfort und genug Platz für Programme von vielen tausend Codezeilen (mit 512 KB FLASH). Econo-Tiger™ werden eingesetzt, wenn es speziell auf niedrigste Kosten und geringe Abmessungen ankommt.

Trotz der kleinen Abmessungen sind auch die Module der Econo-Tiger™ Reihe vollwertige, leistungsstarke Multitasking Computer mit universellem Einsatzbereich. Econo-Tiger™ enthalten alles im Modul um nach Anlegen der Betriebsspannung das im FLASH gespeicherte Programm sofort auszuführen. Ebenso voll verfügbar ist das Source-Level Debugging für die Entwicklungsphase und für Programm-Änderungen und In-Field Updates.

Econo-Tiger™ führen schnell ablaufende Tiger-Multitasking™ Programme mit bis zu 32 BASIC Tasks und allen verfügbaren Device-Treibern und Function der Function Library aus. Der 512 kByte große FLASH reicht aus um Programme von einigen tausend Codelines aufzunehmen – genug für kleine bis mittlere Projekte. Freie FLASH Bereiche (Sektorgröße 64 kByte) lassen sich als permanenter READ-WRITE-ERASE Datenspeicher einsetzen, wie z.B.:

• zur Aufnahme fester Parameter, Kennlinien, Lookup-Tables … etc.
• ebenso zur Speicherung einstellbarer Settings, die auch in der Anwendung noch veränderbar bleiben müssen
• klassiche Datenerfassung wie in Datalogger Applikationen
• und auch zur Speicher kleiner Bilder und Grafiken, kurzer Sound-Sequenzen … etc

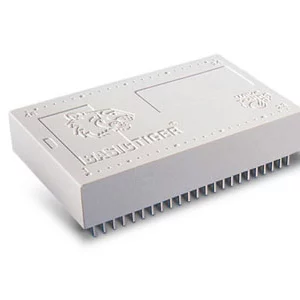

BASIC-Tiger, TINY-Tiger und Econo-Tiger in der Generation 3

• werden als 1:1 Ersatz im gleichen Gehäuse und Pin-kompatibel gefertigt
• und erhalten den Namenszusatz „PLUS“, Beispiel: TCN-4/4-PLUS
• 3.3 Volt Technik / 5 Volt tolerant – 3,3 Volt oder 5 Volt Betrieb möglich
• und mit einer neuen Compiler-Version programmiert (Source Code kompatibel)

Features:

• ca. 28 x 39 x 10 mm, 28-Pin, ca. 20g
• Stromversorgung: 4,7…5,5V / 50mA
• Power-On Reset intern + Reset-Eingang
• 24 universelle I/O-Leitungen
• 2 serielle Kanäle mit TTL-Pegeln
• 4 AD-Kanäle 10 Bit, internes Vref = 5V von Power Supply
• 128 / 512 KBYte Static-RAM

Die Größe des Daten FLASH-Bereiches ergibt sich automatisch aus dem nicht zur Speicherung des Programms verwendeten FLASH Bereich.

Econo-Tiger werden eingesetzt, wenn es auf besonders niedrige Kosten ankommt und dennoch die Vorteile der Tiger Multitasking Familie gewünscht werden:

• hochstabiles Multitasking System
• schneller Code
• komfortable Treiber und Funktionen
• kürzeste Entwicklungszeiten
• In-Field Updates
• einfache Erweiterungen und Pflege von Projekten

Als Entwicklungsplattform eignen sich grundsätzlich alle angebotenen Kits, vom Starterkit bis zum Professional Development System. Der Econo-Tiger™ läßt sich mittels Adaptern stets auch in Sockeln für die anderen Module von Tiger-Multitasking™ betreiben.

In jedem Fall empfiehlt es sich, für die Entwicklung ein ENN-4/4 Modul (512 kByte FKLASH + 512 kByte SRAM) oder das TCN-4/4 zu wählen. So ist sichergestellt, dass Sie den maximalen Speicherplatz dieser Modulfamilie zur Verfügung haben und wenn Sie Ihr Produkt in Serie bringen, setzen Sie ggf. den entsprechenden Typ mit genau der wirklich benötigten Speicherausstattung ein.
